磁场探针台
磁场探针台技术指标

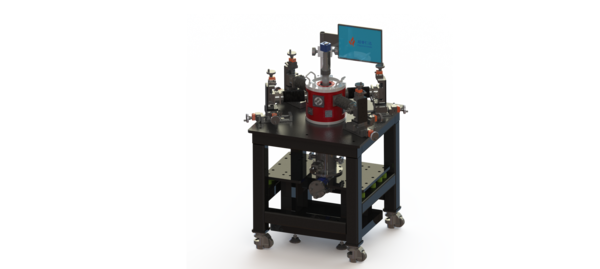

磁场探针台

超睿仁达可提供一维、二维、三维、及特殊定制磁场探针台,并有低温和高温附件可选。广泛应用于各类材料和器件测试,能够快速准确地获得材料和器件在磁场和变温条件下的物理学参数,为加快研发进度、确保器件可靠性等方面带来了便利。

1系统主要配置(可定制)

序号
项目
配置
1
探针台
探针座、探针夹具、探针、CCD显微镜、系统集成等
2
磁场
电磁铁平台(水平/竖直一维磁场、二维磁场、三维磁场)
3
低温
制冷机、真空腔、光学窗口、真空探针臂等
4
选件
位移台、射频探针等

2系统主要参数(可定制)

序号
项目
参数
1
样品台
4/6/8英寸或定制台面
2
磁场
300Gs-15000Gs不等
3
低温
制冷机(4K/10K)/液氮77K
4
探针座
4-8个可选,磁吸带开关
4.1
三维行程
12mm-12mm-12mm
4.2
机械精度
0.7um/2um/10um
4.3
漏电精度
10pA/100fA
4.4
接口形式
同轴/三同轴
5
显微镜
体式显微镜/CCD成像
5.1
倍率范围
16X~100X/60X~420X
5.2
调焦范围
50.8mm
5.3
CCD成像
200万/500万像素,帧率60fps,带拍照、录像、测量功能
6
探针
GGB直流/射频探针
7
真空泵
吸附样品


3应用领域

自旋电子学材料/器件;磁性材料/器件/传感器测试;

晶圆/样片/分立器件/晶体管/纳米器件/功率器件测试;

封装器件/PCB 板测试;LED/PD/LD 光电材料/器件的测试、可靠性分析或失效分析;

30 微米以上电极/PAD 测试;

I/V、C/V、C/F、射频S参数、有源测试、耐压测试、ESD 测试、混合参数测试等

4工作环境

探针台应放在稳定可靠的台面上,最好是具有防震装置的工作台上,避免在高温、潮湿、激烈震动、阳光直接照射或灰尘较多的环境下使用。

最佳湿度是 40%到 85%,空气中之湿度若低于 30%以下,可靠湿度控制器予以控制,维持在 50%60%的范围。使用时门窗尽可能关闭,使室内达到除湿效果。

使用电源:220±10%50~60Hz
