测试附件
在物理学、材料学等科研领域的研究中,经常需要进行电学测试,有时还要配合磁场、低温等设备。此时,配备合适的测试样品杆、样品卡、接线盒等就显得十分必要。
超睿仁达生产的测试附件具有可靠、美观、方便等特点,而且有多种形式可选。
№1样品杆
名称 | 样品杆 |
功能概述 | 可单独或者配合其它设备使用,实现电学测试功能; 配备可插拔样品座、可插拔样品卡,方便更换样品; 与磁场配合使用时,一根样品杆可同时实现面内和面外测试; 可实现样品杆旋转; 测试线数量和类型可选; 可配备高频测试卡,实现高频测试; |
样品座 | 一维(水平/竖直)或二维(水平和竖直) |
样品卡(普通) | 可插拔,标配12针,可匹配PPMS(选配) |
样品卡(高频) | 带SMA接头和共面波导的高频测试卡 |
可放样品尺寸(mm) | 10mm*10mm/20mm*20mm/30mm*30mm/可定制大小 |
测试线类型 | 普通测试线/同轴线/高频测试线 |
测试接头 | 雷默接头/BNC接头/SMA接头 |
测试线数量 | 12根/24根/定制可选 |
旋转机构(选件) | 手动/电动旋转台 |
是否接受定制 | 可以定制 |

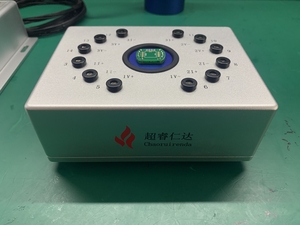

№2接线盒和测试盒
名称 | 接线盒 | 测试盒 |
功能概述 | 可快速实现测量通道的选择和切换 | 可快速实现样品接线效果的检验,如通断和接触电阻的测试 |
测试接头 | BNC/SMA/雷默/可定制 | 香蕉接头母头 |
测试通道数量 | 12/24/可定制 |
|
测试开关 | 可选(实现通断、释放静电等功能) | 无 |
接地 | 有(外壳、屏蔽层接地) |
|
匹配样品卡 | / | PPMS样品卡/其它样品卡 |
是否接受定制 | 可定制设计 |
|
