磁电输运测试系统

来源:北京超睿仁达科技有限公司网址:https://www.chaoruirenda.com

主要用于测量各种金属和半导体材料,这些材料的电信号有非线性,为了克服直流测试测不到高阶谐波问题,研发磁电输运谐波测试系统。


磁电输运谐波测试系统主要特点

采用keithley 6221作为信号源,提供高精度直流或交流信号源,为金属和半导体材料提供源信号

选取应用最广泛、性价比最高的双相 DSP 的 SR830锁相放大器,其采用数字信号处理DSP技术,位相稳定性比模拟产品高百倍左右,动态范围高达到100dB;频率范围为 0.001Hz 102.4KHz。

配置超睿仁达自主研发的EM4标准电磁铁及配套CRT-2040大功率双极性电源,可以简便、快捷、准确地实现磁场的控制和变化,产品具有磁场强度高、性能优良、操作简单、体积质量小、美观大方等特点。

配置超睿仁达自主研发的液氮恒温器及配套CRT301控温仪,实现4-325K的连续温度变化和控制。可以简便、快捷、准确地实现温度的控制和变化,产品具有控温精度高、性能优良、操作简单、体积质量小、美观大方等特点。

利用锁相放大lock-in和数字信号处理器DSP系数,该选件比起直流电输运选件可达更高精度,适合更小信号测量。交流电输运选件能全自动测量高精度的交流电阻率、霍尔效应(5线法)、伏安特性、变温霍尔特性和变磁霍尔特性。

金属和半导体材料里面有一些物理效应,会导致霍尔信号有非线性的信号,通过谐波测试,简单、快捷测量金属和半导体材料谐波电压,分析样品霍尔特性。

各项电性、交流电阻、微分电阻等系数。利用锁相放大lock-in和数字信号处理器DSP系数,该选件比起直流电输运选件可达更高精度,适合更小信号测量。交流电输运选件能全自动测量高精度的交流电阻率、霍尔效应(5线法)、伏安特性和临界电流。


磁电输运谐波测试系统主界面

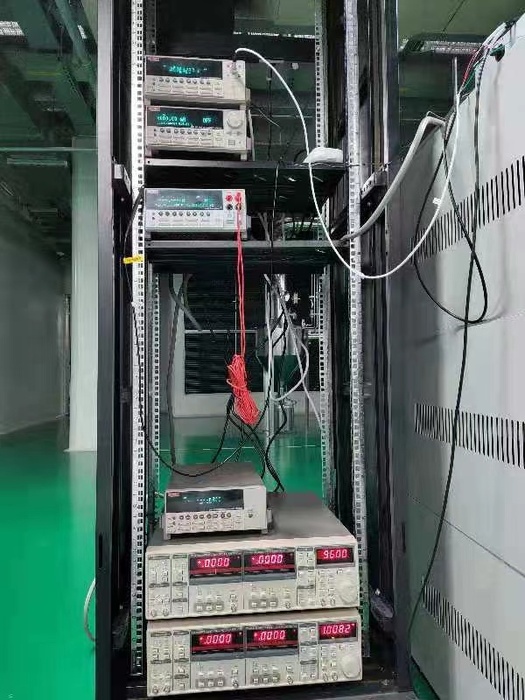

磁电输运谐波测试系统现场
